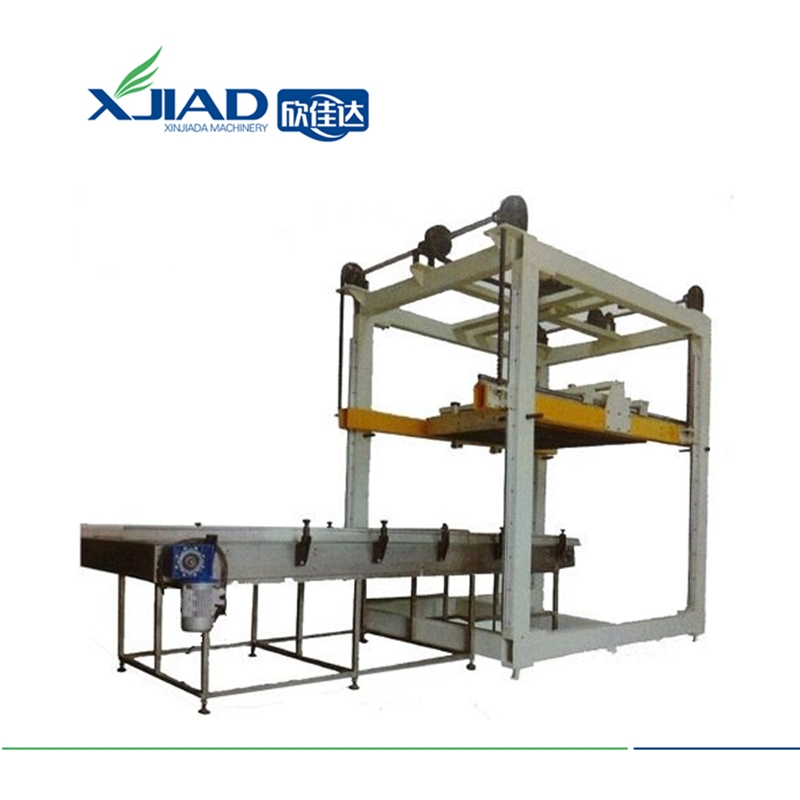

磁力式低位实罐码垛机

在线视频                     说明书下载

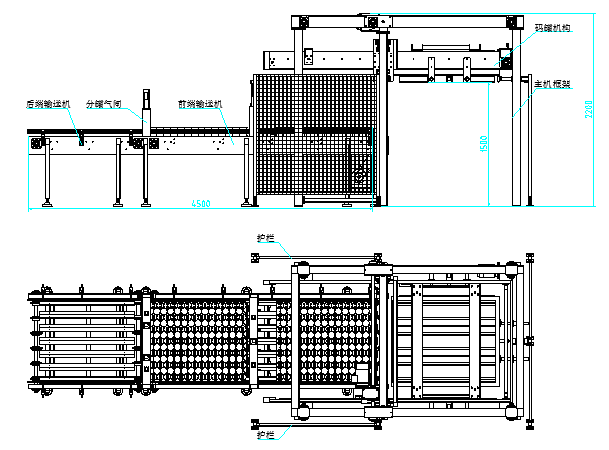

1. 结构图

2. 适用范围：

磁力式低位实罐码垛机适用于马口铁易拉罐、玻璃瓶（盖马口铁盖）等实罐产品的分层码垛；在罐头行业、饮料行业中广泛使用。

3. 运行简介：

磁力式低位实罐码垛机的运行均由PLC电脑控完成，触摸屏配按钮开关操作，中文操作系统，各机构工作状态实时显示。故障点自动检测并显示，自动报警。叉车辅助进栈板及出垛；人工辅助添加隔层纸板。输送机自动送罐，气闸把后端输送机和前端输送机的罐子分开使之送入预备码垛工位。再通过码罐机构把预备码垛工位上的产品码至栈板上，反复运行直至完成产品码垛高度。

4. 结构组成及功能：

4.1.  后端输送机：输送及收集产品；优质塑钢网链。

4.2.  前端输送机：输送及收集产品到预备码垛工位；优质塑钢网链。

4.3.  分罐气闸：把前、后端输送机上的产品分开；气动元件驱动。

4.4.  纸片堆放架：堆放隔层纸片。

4.5.  码垛机构：自锁式升降设计，分层提升，高度自动定位；电机驱动

4.6.  防护栏：配安全护栏；碳钢钢丝网；

4.7.  电气配置：  西门子PLC可编程控器、施克（SICK）光电开关、施耐德（SCHNEIDER）行程开关、按钮、接触器、优质电线电缆、电线软管、碳钢线槽。

5. 技术参数：

5.1.  电源：动力电源   380V × 50 Hz×3

5.2.  控制电源   220V × 50 Hz×2

5.3.  功    率   6—9kw

5.4.  空气源：使用压力   6kg/cm²

5.5.  适用托盘：1000mm ×1200mm（由客户定制）

5.6.  速度：每分钟约2层码垛动作；

5.7.  可卸高度：最高1400mm（含托盘高度）。
